电阻式触摸屏

发布时间：2000年6月8日 15时1分

电阻式触摸屏是一种电阻式接触传感器，它将矩形区域中触摸点(X,Y)的物理位置转换为代表X坐标和Y坐标的电压。工艺结构上电阻式触摸屏基本上是薄膜加上玻璃的结构，由有ITO镀层的(铟锡金属氧化物)面对面构成，在膜和玻璃的ITO镀层上分别引接有X电极与Y电极。当触摸操作时，薄膜下层的ITO会接触到玻璃上层的ITO，经由感应器传出相应的电信号，经过转换电路送到处理器，通过运算转化为屏幕上的X、Y值，而完成点选的动作。

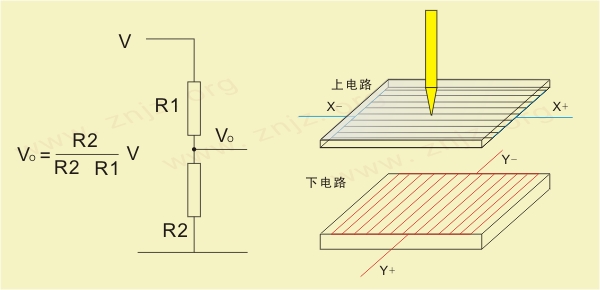

下图为4线触摸屏的工作原理：

四线触摸屏包含两个阻性层，上电路层与下电路层。上下电路分别在导电层的两边引接了X电极与Y电极如上图。当有触摸信号使上下电路接触时，则XY方向的电阻有相应的变化，通过测量与ADC即可知道触摸点的具体位置。根据引出线数多少，电阻式触摸屏分为四线式、五线式、八线式等种类，有的基层直接使用导电玻璃或者有机导电薄膜。

电阻式触摸屏的价格比较低廉，能在较为恶劣的环境下工作，控制系统都比较便宜，反应灵敏度也很好并且利于大规模生产。电阻式触摸屏都是一种对外界完全隔离的工作环境，不怕灰尘和水汽，能适应各种恶劣的环境。它可以用任何物体来触摸,稳定性能较好。缺点是电阻触摸屏的外层薄膜容易被划伤导致触摸屏不可用因此成为发展最早、用途最为广泛的触摸屏。目前全球生产的触摸屏中，电阻式触摸屏占90%以上。在智能控制手机领域，电阻式触摸屏应用广泛，不过应用最广泛的是开关型的触摸屏，这种屏最主要的缺点是有比较明显的电路疤痕，不美观。
