电容式触摸屏

发布时间：2000年6月6日 16时25分

工作原理

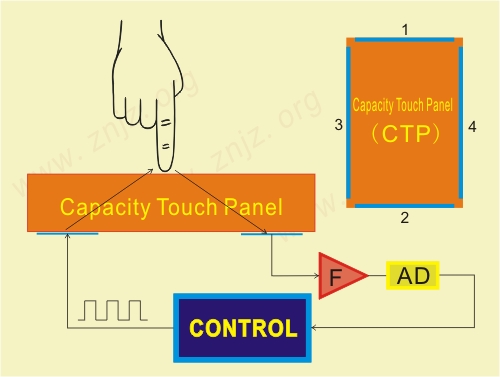

电容技术触摸屏是利用人体的电流感应进行工作的。由一块四层复合玻璃屏构成，玻璃屏的内表面和夹层各镀有一层ITO，最外层是一薄层矽土玻璃保护层,夹层ITO涂层作为工作面,四个角上引出四个电极，控制器分别对四个电极置为输入与输出，置为输出的电极输出特定的激励信号，同时对其余电极采样输入。当有导体（人的手指及电容触摸笔均是导体）触及屏幕时输入端的输入信号就有相应的变化，经多次采样分析就可以精确确定触摸位置。

主要特性

通透度：电容触摸屏的透光率和清晰度优于四线电阻屏，但没有表面声波屏和五线电阻屏通透。

硬度：与电阻屏的柔性薄膜表面不同，电容屏采样刚性材料为触摸表面 ，材料表面还可以进行加硬处理达到莫氏硬度7H，因此极为耐刮伤及磨损。

抗污性能: 同时电容屏不易受常见污染源的影响，如水、火、辐射、静电、灰尘或油污等。

灵敏度：电容屏的灵敏度极高，理论上可以达到0操作力。

寿命：由于完全没有相对运动，电容屏的触摸寿命可以很长，理论上只与材料及工艺结构有关。但是实际使用上还是受到一定的操作力影响，但其综合寿命也在1亿次以上。

主要缺陷

反光： 电容屏反光较强，同时电容屏的四层复合触摸屏对各波长光的透光率不均匀，存在色彩失真的问题。

对绝缘体不响应：戴手套的手或手持不导电的物体触摸时没有反应，这是因为电容屏要依靠电信号操作。
